Naon ari Pita PV sareng Kumaha Didamelna?

Naon pita PV, sareng kumaha éta diproduksi?

Pita PVmangrupakeun konduktor krusial pikeun transmisi ayeuna dina modul photovoltaic silikon kristalin. Biasana didamel tina bahan dasar tambaga konduktivitas tinggi anu ngalaman prosés ngagulung, annealing, sareng plating timah. Gumantung kana aplikasina, pita PV utamana digolongkeun kana pita interkonéksi sareng pita busbar.

Pita interkonéksi nyambungkeun sél surya anu padeukeut, ngalaksanakeun arus anu dihasilkeun ku sél kana senar sél. Pita busbar, anu ukuranana umumna langkung ageung, ngumpulkeun arus tina senar sél sareng langsung ka terminal kaluaran modul atanapi kotak simpang. Akibatna, akurasi dimensi pita urang, straightness, palapis uniformity, sarta sipat mékanis langsung mangaruhan stabilitas prosés soldering jeung reliabilitas jangka panjang modul urang.

Naha Kawat Tambaga Kedah Digulung kana Pita Datar?

kawat tambaga buleud Tradisional teu bisa dipaké langsung dina modul PV; merlukeun deformasi palastik pikeun ngarobah bentuk cross-sectional na, transforming bahan tina profil buleud kana strip datar kalawan rasio lebar-to-ketebalan tepat.

Dina produksi pita, fungsi inti tina prosés rolling teu saukur "rarata kawat tambaga," tapi pikeun ngahontal lebar stabil, ketebalan, kualitas ujung, sarta flatness ngaliwatan deformasi dikawasa. Fluktuasi dina lebar bisa mangaruhan alignment soldering, ketebalan henteu rata dampak konsistensi résistansi listrik, sarta straightness goréng bisa ngakibatkeun irregularities pungkal na plating tin teu stabil dina léngkah salajengna.

Ku alatan éta, prosés rolling pita PV merlukeun kontrol simultaneous leuwih deformasi bahan, koordinasi tegangan, inspeksi dimensi, sarta kualitas permukaan.

Prosés Manufaktur pita PV

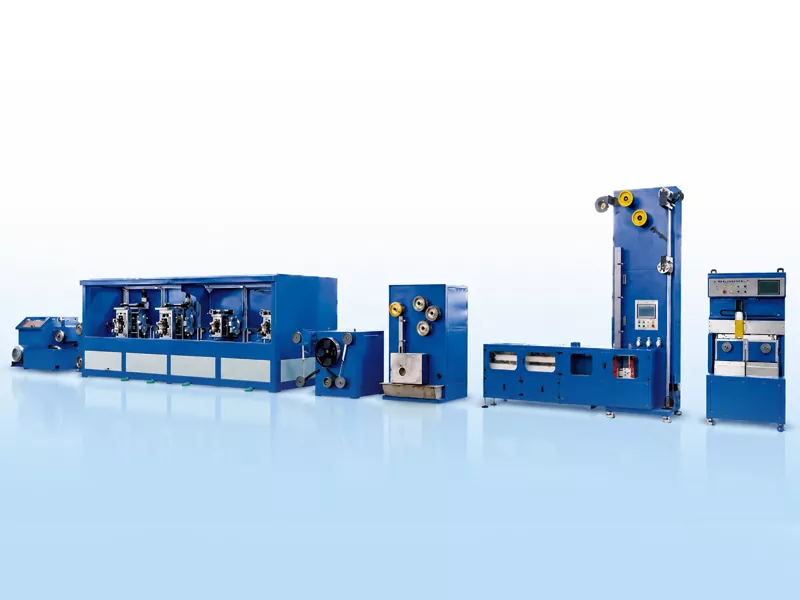

A hasgaris produksi pita PVngagunakeun kawat tambaga bébas oksigén TU1 salaku bahan baku. Ngaliwatan prosés kayaning gambar kawat multi-tahap, precision rolling, annealing kontinyu, perlakuan fluks, hot-dip tin plating, sarta otomatis pungkal, éta achieves pabrik kontinyu datar, tin-plated pita conductive tina kawat tambaga buleud.

Tina Kawat Tambaga ka Prosés Pabrikan Pita PV

Mesin ngagambar

4 Ngagulung Stand

Anil

Lapisan Tin

Otomatis Coil Chang

Precision Take-up

Babak Kawat Tambaga → Kawat Gambar → Precision Rolling → Annealing → Flux Treatment → Hot-dip Tin Plating → Otomatis winding

Tantangan Pabrikan konci

1. Lebar jeung Kandel Control

Lebar sareng ketebalan pita nangtukeun daérah kontak patri, konsistensi résistansi listrik, sareng stabilitas perenah modul. Pikeun lega, produk busbar ipis, sanajan fluctuations leutik salila rolling anu amplified dina tahap tin-plating jeung pungkal salajengna.

2. Strip Flatness jeung Straightness

Datar sareng straightness jalur mangaruhan jalur salami plating timah, stabilitas tegangan, sareng karapihan gulungan. Straightness goréng ngabalukarkeun strip ka ngumbara, ngarah ka pungkal henteu rata atawa downtime pikeun pangaluyuan dina prosés saterusna.

3. Annealing sarta Sipat mékanis

Strip tambaga digulung merlukeun annealing pikeun nyaluyukeun sipat mékanis maranéhanana. Annealing henteu cekap nyababkeun karasa kaleuleuwihan, anu ngahalangan patri sareng setrés salajengna dina modul; Sabalikna, over-annealing bisa kompromi stabilitas produksi jeung konsistensi dimensi.

4. Tin palapis seragam

Hot-dip tin plating merlukeun cakupan lengkep permukaan pita sarta edges. Lapisan anu ipis teuing ngarusak solderability, sedengkeun palapis anu kandel teuing ningkatkeun konsumsi bahan sareng tiasa mangaruhan konsistensi dimensi.

5. Konsistensi pungkal

Penggulungan otomatis mangaruhan henteu ngan ukur penampilan produk tapi ogé bungkusan, angkutan, sareng panggunaan salajengna. Faktor-faktor sapertos kontrol tegangan, mékanisme traverse anu didorong ku servo, sareng metode ngarobah spool nangtoskeun pungkal tightness sareng alignment ujung.

Naha Pangukuran Online Penting

Dina produksi kontinyu, cék titik manual teu bisa nyadiakeun eupan balik timely on lebar tur ketebalan variasi lumangsung salila prosés rolling. Pangukuran laser online ngawas panyimpangan diménsi sacara real-time sareng nyéépkeun data ka antarmuka operator, ngamungkinkeun operator nyaluyukeun parameter prosés gancang.

Pikeun pabrik pita PV, nilai pamariksaan online henteu ngan ukur pikeun ngadeteksi produk anu henteu saluyu tapi ogé ngaminimalkeun variasi bets-to-batch sareng ningkatkeun konsistensi sapanjang produksi kontinyu.

Rentang Produk has

Diménsi rengse umum pikeun busbars PV rupa-rupa ti 3 ka 8 mm lebar jeung 0,2 ka 0,4 mm dina ketebalan. Sarat husus ngeunaan dimensi, tolerances, ketebalan palapis tin, sarta sipat mékanis ditangtukeun ku desain modul, prosés soldering, sarta standar produk customer.

kacindekan

manufaktur pita PV sanes prosés ngalibetkeun sapotong tunggal pakakas; rada, eta mangrupakeun kontinyu, prosés terpadu ngawengku gambar kawat, rolling, annealing, plating tin, inspeksi, sarta pungkal. Pikeun manufaktur modul photovoltaic efisiensi tinggi, dimensi pita stabil, straightness alus, hiji palapis tin seragam, sarta sipat mékanis controllable mangrupakeun dasar pikeun mastikeun kualitas soldering modul jeung reliabilitas jangka panjang.
