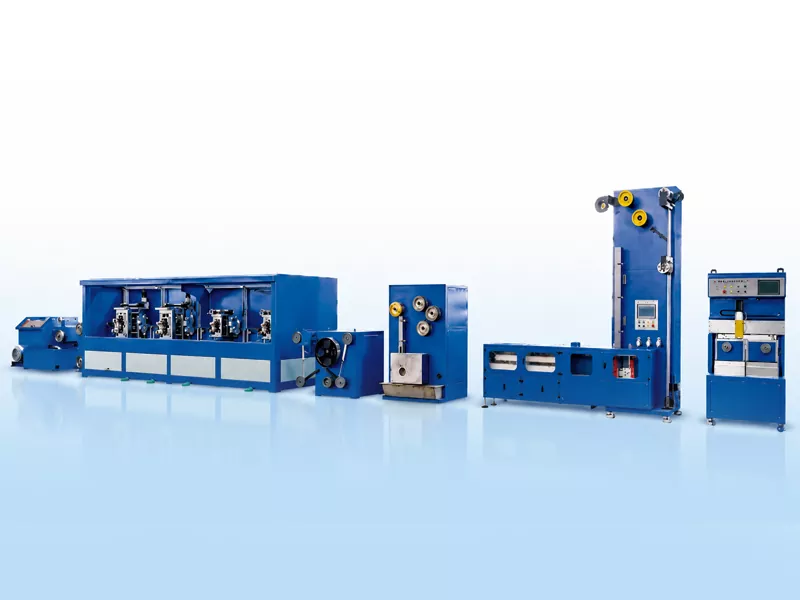

Jalur Produksi Pita Busbar PV

GRM PV Busbar Pita Jalur Produksi dirancang pikeun terus ngolah TU1 kawat buleud tambaga bébas oksigén kana-precision tinggi tin-coated pita conductive datar. Jalur ieu cocog pikeun pita interkonéksi PV, pita busbar, sareng produksi pita busbar reflective.
Garis lengkep ngahijikeun gambar kawat, rolling precision, annealing kontinyu, perlakuan fluks, palapis tin panas-dip, sarta otomatis nyokot-up. Éta ngabantosan produsén pita PV ngadalikeun lebar sareng akurasi ketebalan, kualitas palapis timah, straightness strip, sareng konsistensi pungkal.
Jalur produksi pita busbar GRM panjangna kirang langkung 26 m sareng rubak 3 m, kalayan total beurat garis sakitar 14 ton. Laju desain bisa ngahontal nepi ka 150 m / mnt, gumantung kana ukuran kawat tambaga, dimensi pita rengse, speed tinning, sarta metoda nyokot-up. Dina kaayaan produksi has, kaluaran bulanan bisa ngahontal kira 60-80 ton.

Kirim Pananya

Panjelasan Produk

Tina Kawat Tambaga ka Pita Busbar Réngsé

Jalur Produksi Pita Busbar PV utamana ngagunakeun kawat tambaga salaku bahan baku. Kawat mimiti ditarik kana diaméter anu diperyogikeun pikeun ngagulung, teras ngabentuk kana pita datar ngaliwatan rolling precision multi-stand. Saatos rolling, strip tambaga ngaliwatan annealing kontinyu pikeun nyaluyukeun sipat mékanis na, dituturkeun ku perlakuan fluks jeung hot-dip palapis tin. Tungtungna, pita rengse ieu tatu ku sistem nyokot-up otomatis kana spools atanapi pancakes coils.

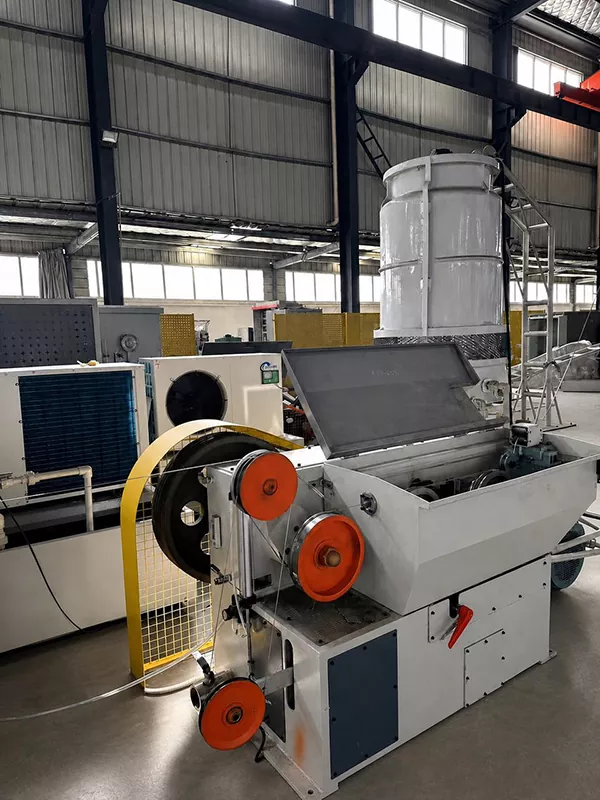

Mesin ngagambar

Kawat tambaga digambar ngaliwatan paeh ka diaméter 2.6-3.0 mm, siap pikeun rolling.

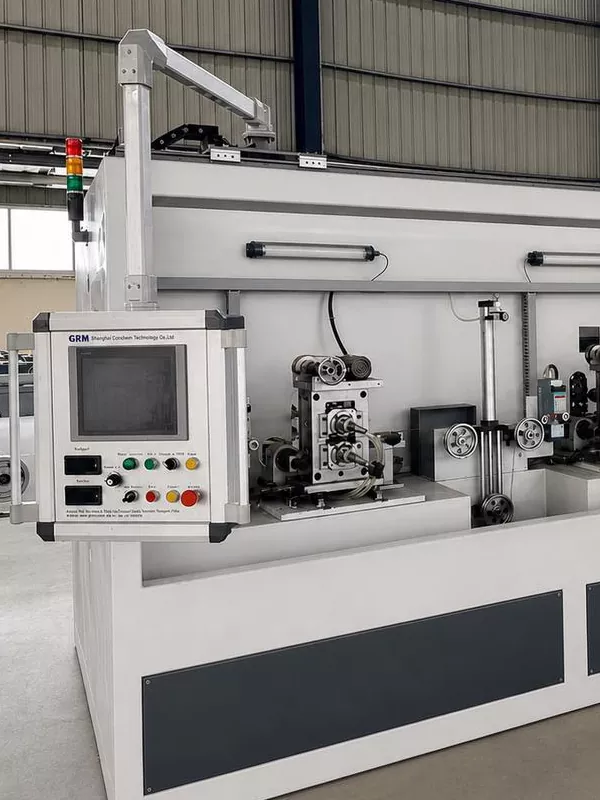

4 Ngagulung Stand

Kawat tambaga buleud digulung kana pita datar, kalayan lebar dikawasa sareng akurasi ketebalan.

Anil

Annealing pondok-circuit dipaké kalawan panyalindungan gas inert sarta sirkulasi cooling cai pikeun ngaronjatkeun sipat mékanis pita tambaga urang.

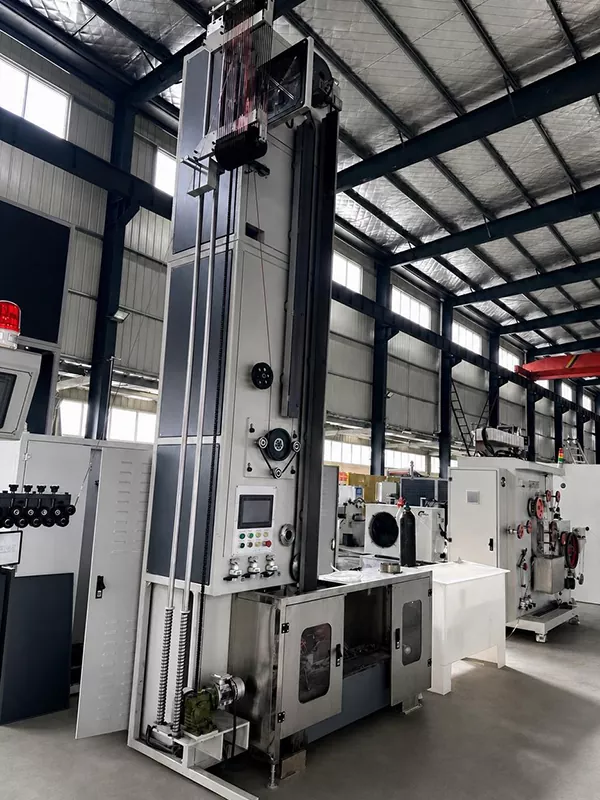

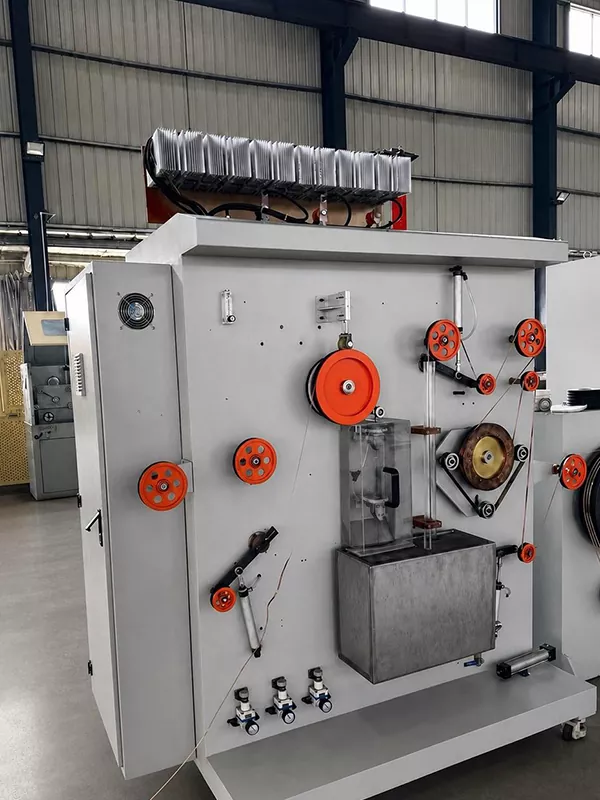

Lapisan Tin

Hot-dip palapis tin dipaké. Pisau hawa ngadalikeun ketebalan lapisan timah, sareng kipas pendingin ngabantosan nyaimbangkeun kualitas permukaan. Single-sisi ketebalan palapis tin: 0,01-0,025 mm.

Otomatis Coil Chang

Fungsi pilihan kaasup servo traversing, robah spool otomatis, motong otomatis, sarta taping otomatis.

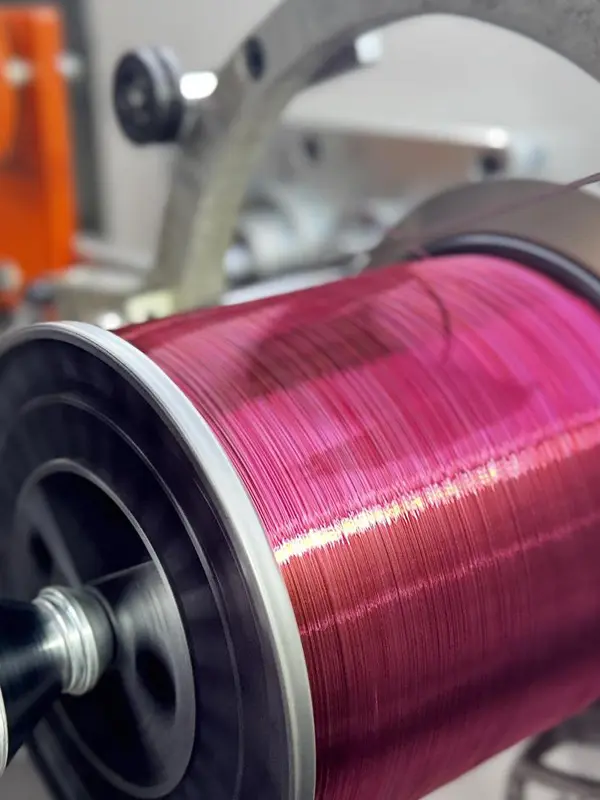

Precision Take-up

Spool pungkal: nepi ka 30 kg.

Pancake coil pungkal: pilihan 1-2 kg.

R & D jeung Patén-patén

Kusabab 2015, GRM terus ngembangkeun alat manufaktur pikeun pita interkonéksi PV sareng pita busbar. Perusahaan parantos nampi sababaraha patén téknis anu aya hubunganana sareng precision rolling, integrasi jalur produksi, sareng prosés manufaktur pita PV.

GRM Patén Téhnologi pikeun PV Pita Manufaktur Equipment

Fitur konci

Produksi kontinyu tina input kawat tambaga nepi ka rengse kaluaran pita busbar tin-coated.
Ningkatkeun konsistensi dimensi, palapis uniformity, sarta kualitas pungkal.
Koordinasi tegangan sareng nyandak otomatis ngabantosan ngirangan gangguan produksi sareng campur tangan manual.
Ngarojong duanana pita busbar baku sarta produksi pita busbar reflective pikeun syarat bahan modul PV béda.
Nyayogikeun produsén pita PV kalayan solusi produksi terpadu anu difokuskeun kana kontrol prosés, konsistensi produk, sareng efisiensi produksi.

Patarosan remen naroskeun

1.Naon rentang ukuran produk rengse?

Réngsé rubak: 3-8 mm.

ketebalan rengse: 0.2-0.4 mm.

2.Naon kasabaran sareng kisaran sipat mékanis?

kasabaran rubak: ± 0,085 mm.

kasabaran ketebalan: ± 0,01 mm.

kakuatan Tensile: ≥260 MPa.

kakuatan ngahasilkeun: 90-130 MPa.

3.Naon métode palapis tin dipaké?

Jalurna ngagunakeun palapis timah panas-dip, kalayan sinyalna pinuh di sabudeureun pita, kalebet dua sisi sisi.

4.Kumaha lebar produk sareng ketebalan diukur?

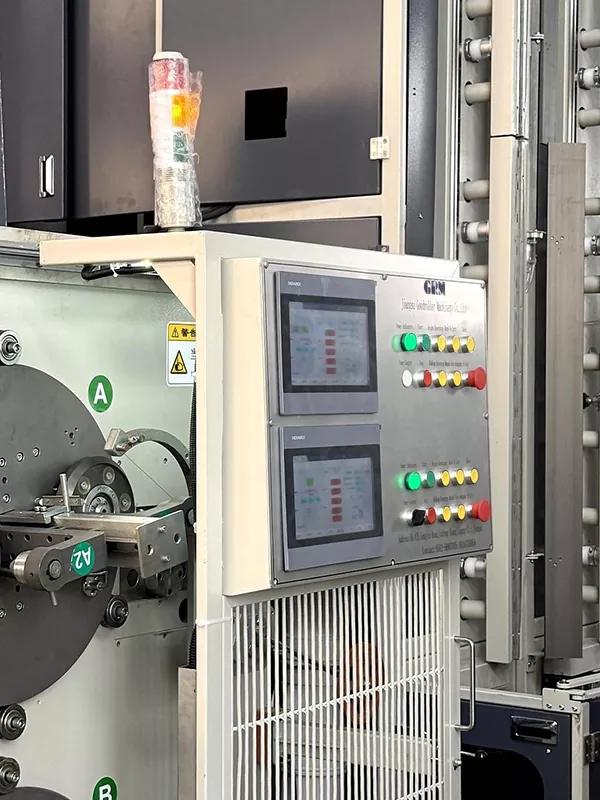

Stand kaopat tina opat-stand rolling mill ieu dilengkepan dua sistem pangukuran laser, hiji keur ukuran rubak jeung hiji keur pangukuran ketebalan. Data pangukuran tiasa ditampilkeun dina HMI.

5.Bahan naon anu tiasa diolah?

Jalur Produksi Pita Busbar PV utamana dirancang pikeun kawat tambaga bébas oksigén TU1. Konfigurasi ngaropéa bisa disadiakeun nurutkeun alloy tambaga béda, dimensi produk, sarta sarat pita husus.
