Gambar Terpadu sareng Garis Gulung pikeun Kawat Datar Tambaga Precision

GRM's Integrated Drawing and Rolling Line for Precision Copper Flat Wire mangrupikeun solusi produksi kawat datar tambaga anu disaluyukeun ngahijikeun gambar kawat, rolling precision, pangukuran online, sareng nyandak otomatis dina hiji prosés kontinyu. Dirancang pikeun konduktor trafo, manufaktur konduktor CTC, kawat rectangular enamled, sarta produksi kawat datar motor EV, jalur ngahontal speeds nepi ka 400 m / mnt. Sistim terpadu ieu ngaronjatkeun efisiensi sarta ngurangan penanganan bahan.

Kirim Pananya

Peunteun: 5.0

(Peunteun Count: 1)

Panjelasan Produk

GRM gambar terpadu jeung garis rolling ngagabungkeun gambar kawat, rolling precision, pangukuran online tur otomatis nyokot-up kana hiji prosés produksi kontinyu. Sistim nu dirancang pikeun manufaktur-precision tinggi kawat datar tambaga dipaké dina kawat magnet, konduktor trafo, CTC konduktor sarta aplikasi motor EV.

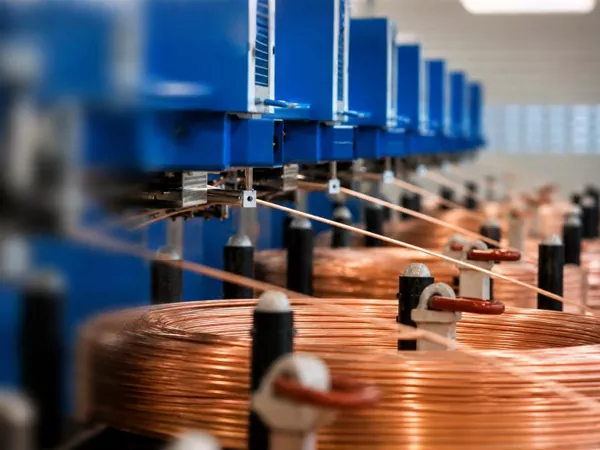

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM garis produksi kawat datar terpadu dirancang pikeun kontinyungolah kawat tambaga kana konduktor datar precisionkalawan kasabaran dimensi ketat tur kualitas permukaan alus teuing.

Ku ngahijikeun prosés ngagambar sareng ngagulung kana hiji sistem produksi, jalur sacara signifikan ningkatkeun efisiensi produksi bari ngirangan penanganan manual sareng ngajaga konsistensi produk anu stabil sapanjang siklus produksi anu panjang.

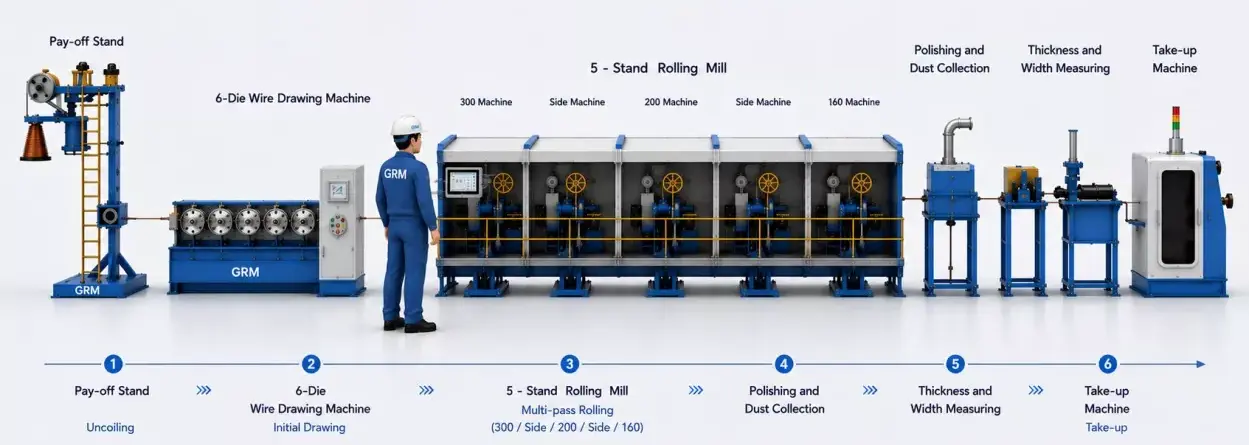

Integrated copper flat wire drawing and rolling line production process

Desain fléksibel tur efisien

Nangtung Coil Payoff Nangtung: 1 set

DLF6D/500 Genep maot Mesin Gambar: 1 set

Dua gulungan precision Rolling Mill: 3 susunan

Sisi Rolling Mill: 2 susunan

Alat Koléksi Debu sareng Polishing Online: 1 set

Alat Ukur Kandel sareng Lebar Online: 1 set

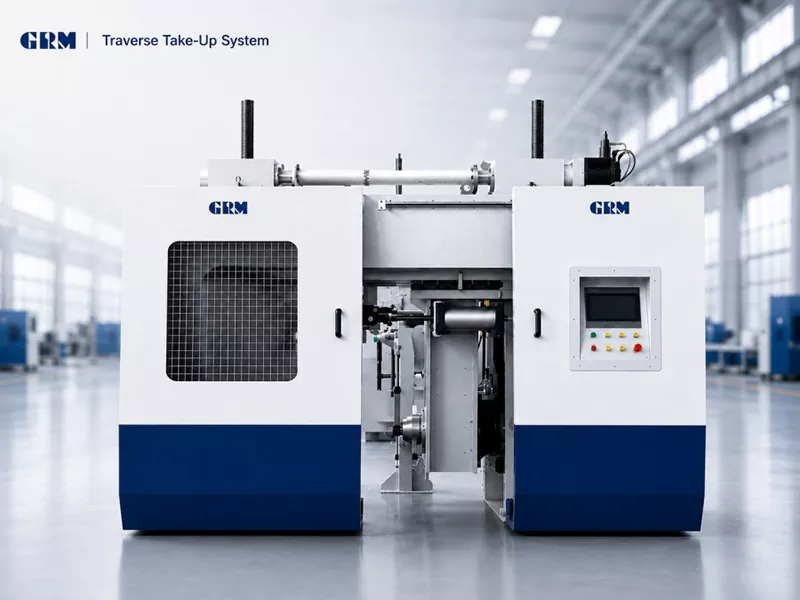

Mesin Transverse Take Up: 1 set

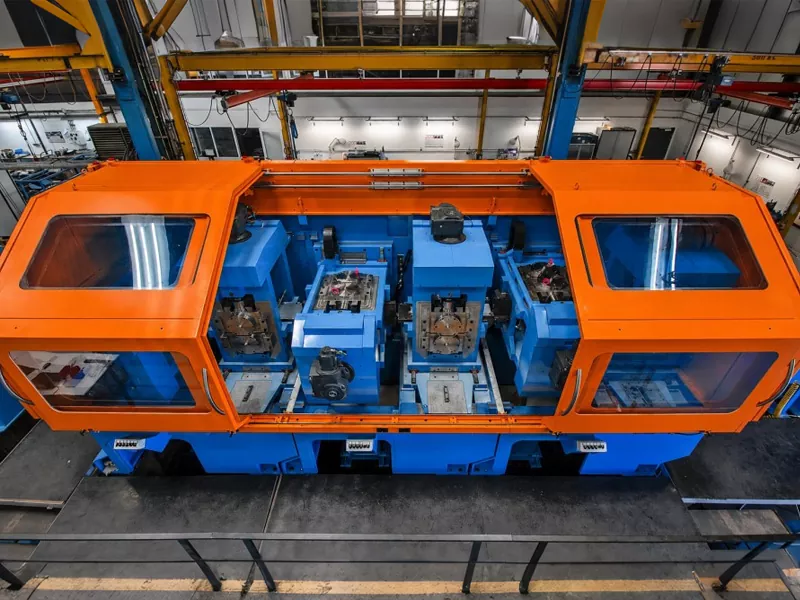

Two-roll precision rolling mill on copper flat wire production line

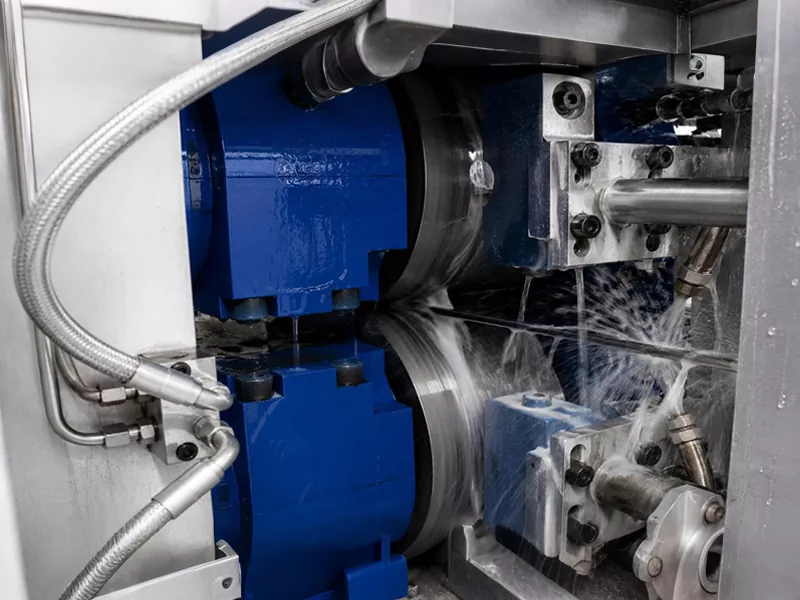

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Garis lengkep pikeun produksi Kawat Tambaga

The Integrated Drawing and Rolling Line for Precision Copper Flat Wire dirancang pikeun nungtut precision diménsi luhur dina produksi konduktor listrik. Kalayan laju maksimum 400 m / mnt, éta cocog pikeun manufaktur kontinyu skala ageung tina kawat datar tambaga.

Dibandingkeun jeung prosés rolling mandiri konvensional, garis terpadu ngaleungitkeun penanganan bahan panengah jeung ensures konsistensi dimensi punjul sapanjang sakabéh produksi.

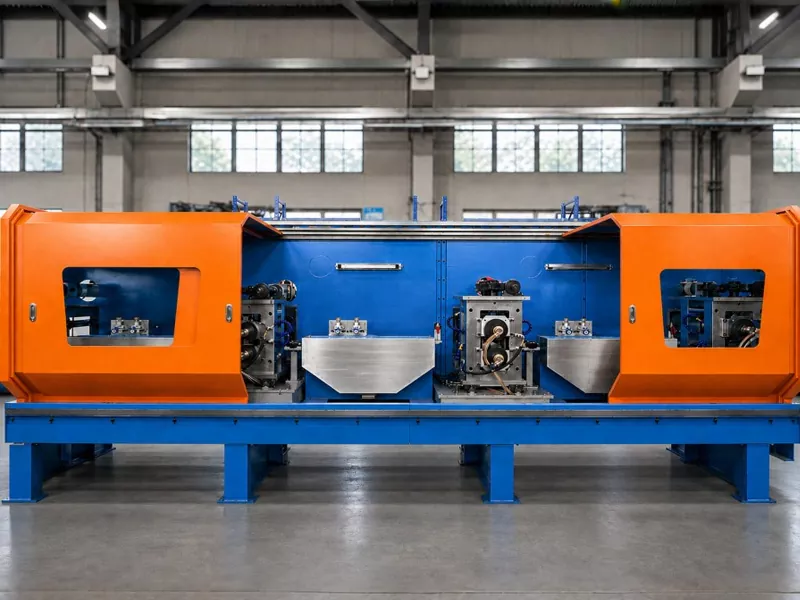

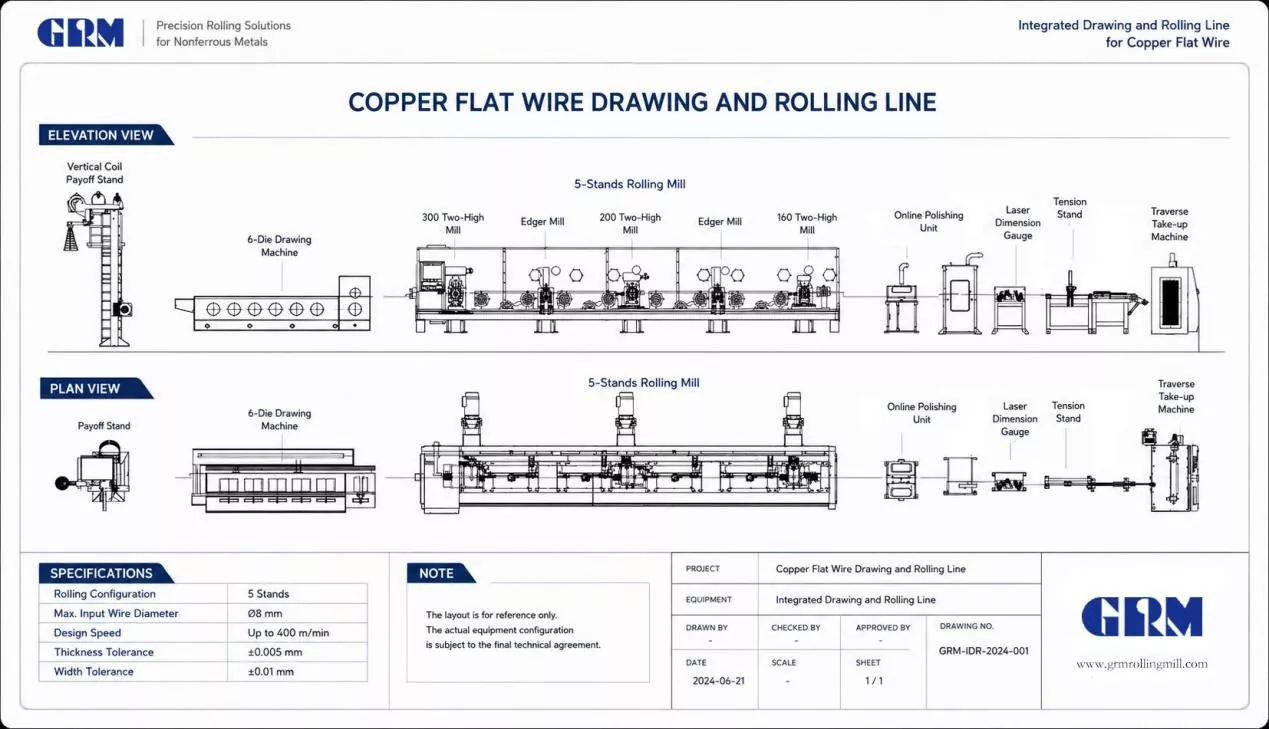

GRM integrated copper flat wire production line with 5-stand rolling mill

* Prosés Line Produksi Bisa ngaropéa Numutkeun Dimensi Produk Palanggan

spésifikasi teknis

Konfigurasi 5-nangtung Rolling Mill		GRM
Ngagiling Dua-luhur munggaran	Ø mm	300
Mimitina Edger mil	Ø mm	155
Kadua Dua-luhur gilinding	Ø mm	200
Kadua Edger mil	Ø mm	155
Katilu Dua-luhur gilinding	Ø mm	160
Desain Speed	m / mnt	400
Kawat Intel maksimum	Ø mm	8
Réngsé tolerances	mm	kandel: ± 0,005 rubak: ± 0,01
has Rengse rentang ukuran kawat datar	mm	ketebalan: 2.0-12 rubak: 0.5-4.0

Aplikasi Biasa

Enameled Rectangular Magnet Kawat

CTC Continuously Transposed Konduktor

EV Motor Jepit Rambut Konduktor

EV Motor Datar Kawat Produksi

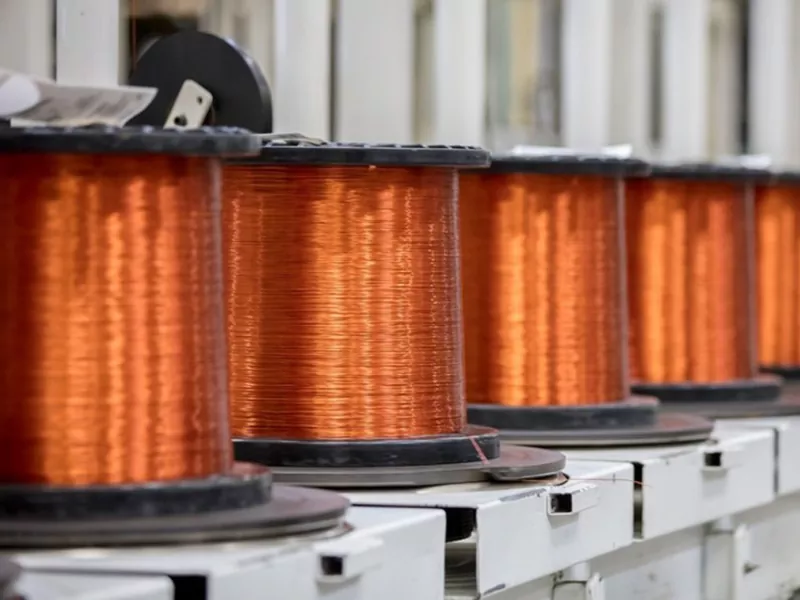

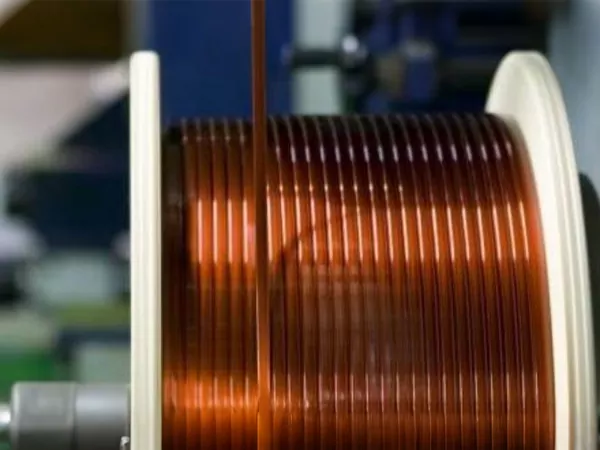

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

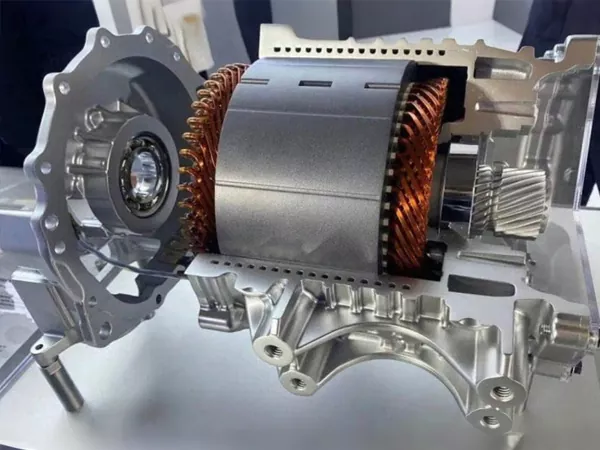

EV motor hairpin conductor flat wire production

FAQ

1. Tiasa garis produksi ieu rancang kawat datar tambaga pikeun aplikasi trafo?

Leres, jalur éta dirancang pikeun ngahasilkeun kawat datar tambaga precision tinggi pikeun konduktor trafo, kawat magnet sareng aplikasi listrik anu sanés.

2. Tiasa Integrated Drawing na Rolling Line pikeun Precision Tambaga Datar Kawat jadi ngaropéa?

Leres, GRM nyayogikeun solusi garis produksi anu disaluyukeun dumasar kana bahan input anjeun, dimensi kawat réngsé sareng syarat produksi.

3. akurasi naon bisa prosés rolling precision ngahontal?

Sistim nu bisa ngahontal kasabaran ketebalan nepi ka ± 0,005 mm sarta kasabaran lebar nepi ka ± 0,01 mm pikeun precision tambaga datar produksi kawat.

4. Naha milih hiji gambar terpadu jeung garis rolling tinimbang mesin misah?

Garis produksi kawat datar tambaga terpadu ningkatkeun efisiensi, ngirangan penanganan bahan sareng mastikeun konsistensi produk anu langkung stabil.
